Для взаимодействия ЭБУ двигателя с внешними устройствами используются интерфейсы K-Line (работа с диагностическим и инженерным оборудованием) и CAN (работа с диагностическим и инженерным оборудованием, а также с другими ЭБУ транспортного средства).
Физический уровень K-Line описан в стандарте ISO 9141, протокол передачи данных – в стандарте ISO 14230.
Физический, канальный и прикладной уровни CAN, используемого программного обеспечения ЭБУ двигателей ЯМЗ-530, описаны в стандартах SAE J 1939. Шина CAN обеспечивает сокращение количества проводов на ТС и одновременно с этим повышает надежность. Шина передачи данных состоит из двух проводов: CAN H и CAN L. К этим проводам подключены несколько различных систем, которые образуют коммуникационную сеть.
ВНИМАНИЕ! С ПОМОЩЬЮ МУЛЬТИМЕТРА НЕВОЗМОЖНО ИЗМЕРИТЬ ИЛИ ПРОВЕРИТЬ СИГНАЛ, ПЕРЕДАВАЕМЫЙ ПО ШИНЕ CAN. ДЛЯ ТОГО ЧТОБЫ УСТАНОВИТЬ ПРИЧИНУ НЕИСПРАВНОСТИ, СЛЕДУЕТ ИСПОЛЬЗОВАТЬ КОДЫ НЕИСПРАВНОСТЕЙ.

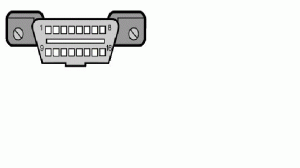

Колодка диагностического разъёма OBD-II с 16-ю контактами (2×8) для подключения диагностического оборудования, рисунок 3, имеет форму трапеции.
10
Рисунок 3 – Диагностический разъём OBD-II
Электрическая схема подключения разъёма приведена на рисунке А1 Приложения А. В соответствии со схемой ЭБУ двигателя, используются следующие контакты разъема:
— 4 – «масса» кузова;
— 5 – сигнальное заземление;
— 6 – верхний провод CAN H (CAN High) высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284);
— 7 – K-Line (ISO 9141-2 и ISO 14230);
— 14 – нижний провод CAN L (CAN Low) высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284);
— 16 – питание «+» от АКБ;
— остальные контакты использует производитель ТС.
